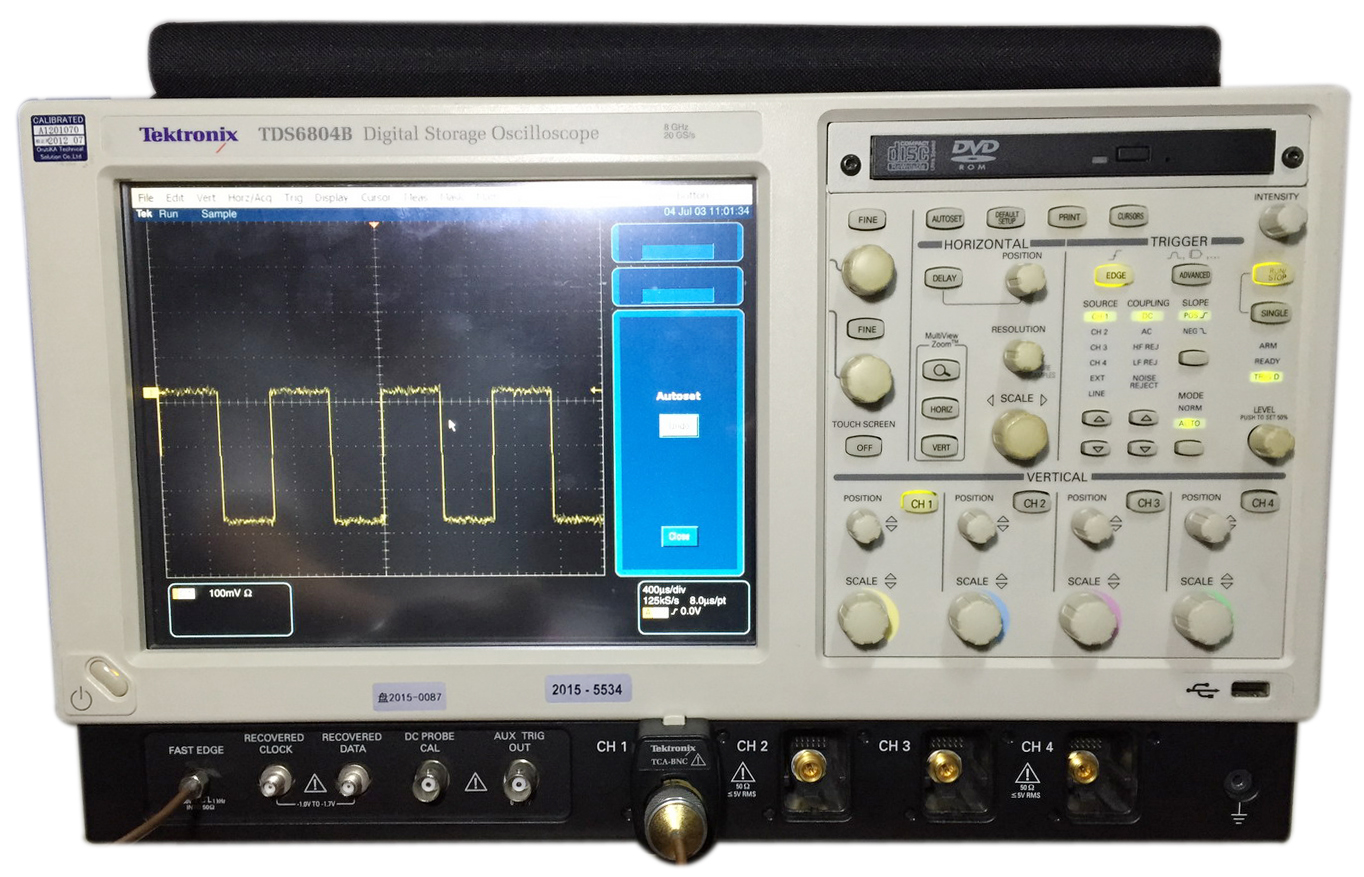

TDS6000B/C 系列

概述

功能與優點

• ?15 GHz (TDS6154C)、12 GHz (TDS6124C)、8 GHz (TDS6804B)和 6 GHz (TDS6604B) 的帶寬

• TDS6154C 典型上升時間，利用通道匹配的、用戶可選的 DSP，可達 19 ps（20 到 80%）或 28 ps（10 到 90%）

• 在兩條通道上實時取樣速率為 40 GS/s；在所有四條通道上實時取樣速率為 20 GS/s，且可提供 500 fs的內插樣點間隔

• 在兩條通道上最大記錄長度為 64 M樣點；在所有四條通道上最大記錄長度為 32 M樣點，且具有用于快速導航的 Multi View Zoom?功能

• Pinpoint? Triggering 可提供業界靈活性最大、性能最高的觸發功能，它具備 1400 種以上的組合來應對實際發生的任意一種觸發情況

• 高達 3.125 Gb/s的串行碼流觸發功能，支持 8b/10b 協議觸發

• 串行數據分析和一致性測試，速率可達 6.25 Gb/s 及更高 OpenChoice?軟件，提供 Windows XP操作系統的內置聯網和分析功能

• 內置專業軟件，可為串行數據、抖動、以太網、DVI、USB 2.0、通信和功率測量等提供滿足標準規范的精確解決方案

• 系統包括：雙處理器系統（2.8 GHz Pentium 4 和 583 MHz PowerPC）、

• 高分辨率 XGA 顯示、前面板CD-R/W、前面板 USB 2.0 端口，以及 1000Base-T 網絡連接

應用

• 信號完整性、抖動和定時分析

• 下一代數字設計的驗證、調試、性能和一致性檢驗

• 計算機、數據通信、存儲區域網設備設計和高速背板

• 高能物理測量和數據采集

無可比擬的高性能示波器解決方案探測、捕獲、分析、一致性檢驗和調試

TDS6000 系列數字存儲示波器提供了前所未有的性能和完備的功能，這套功能旨在解決下一代計算機、數據通信和通信設備的設計驗證、調試和一致性檢驗的挑戰。同時，高帶寬、高取樣速率和深存儲還為數據采集應用程序提供了理想的解決方案。

無可比擬的采集性能

您無需為串行數據測量和分析需求而犧牲帶寬、記錄長度或取樣速率。對于您所需要的采集能力，TDS6000C DSO 提供了這樣一種采集系統構架：可在兩條通道上獲得的最大取樣速率為40 GS/s、記錄長度為64 M 樣點（在四條通道同時使用時每條通道上分別為20 GS/s 采樣率和32 M 樣點）。它們具備了帶寬、取樣速率和記錄長度的最佳組合，用以測試最快的信號。通過使用泰克專有的DSP 增強功能，TDS6154C 可以在任意兩條通道上提供完全匹配的15 GHz帶寬性能，這對對高速信號進行通道內和通道間的測試異常重要。每條通道上的用戶可選的DSP 濾波器，可提供頻率響應的幅度和相位校正，還可以將模擬帶寬擴展到15 GHz，以便針對高速測量獲得更精確的信號保真度- 即輕松捕獲在下一代6.25 Gb/s 串行數據標準中使用的3.125 GHz 嵌入式時鐘的第五次諧波，甚至是正為將來系統開發的5 GHz 時鐘的第三次諧波。對于那些力求原始樣點的應用，您也可以關閉每條通道上的DSP 濾波器，以使用實際的12 GHz 模擬帶寬。

Pinpoint? 觸發

在工程師關心的事件上觸發示波器的能 力，在高速調試和驗證過程中是極為重 要的。無論您是試圖查找系統錯誤，還 是需要隔離復雜信號的一個區段做進一 步分析，Tektronix 的Pinpoint? 觸發功 能均為您提供完善的解決方案。Pinpoint 觸發系統使用鍺化硅(SiGe) 技術來提供 最大為9 GHz（TDS6000C 型）帶寬的 觸發靈敏度，并且允許用戶在A 和B 觸 發電路上均可選擇所有觸發類型。它可 以捕獲最窄達100 ps 的毛刺，同時觸發 抖動小于1.3 psRMS（TDS6000C 型）。 其它觸發系統僅對單一事件（A 事件） 提供多種觸發類型，而延遲觸發（B 事 件）選擇僅局限于邊沿觸發，并且當B 事件不發生時，通常不提供復位觸發序 列的方法。Pinpoint 觸發功能提供了整 套針對A 和B 觸發的高級觸發類型， 可以在指定的時間、狀態或邊沿之后 復位觸發系統以重新開始觸發序列，因 此，即便是最復雜信號中的事件也能捕 獲。其它示波器通常只能提供20 個以 下的觸發組合；而Pinpoint 觸發功能可 以提供1400 個以上的組合，且均為全 性能運行。

協議觸發和解碼軟件（PTD 選件）

輕松進行8b/10b 或其它編碼串行數據 流解碼，并可設置所需的串行編碼觸 發示波器來進行采集。TDS6000C 型可 以觸發最多四個連續的10 位字或數據 速率最大為3.125 Gb/s 的指定錯誤情 況。并且您可以看到捕獲的序列被解碼 為相應的數據以便于分析。

無可比擬的分析能力

波形數據分析可采用多種形式。無論它 是簡單的數學表達式、波形模板測試、 通過/失敗的一致性測試，還是您開發 的自定義應用程序，TDS6000 系列都 能提供行業內最全面的分析和一致性測 試工具。

內置分析工具

內置于TDS6000 中的標準工具可以提 供廣泛的分析功能，包括光標、測量、 數學公式編輯器、串行數據通信模板測 試（具有SM 選件），以及頻譜分析。

合乎技術規范的軟件解決方案

驗證、調試和一致性測試通常需要自動 測試工具，它們可以快速地分析波形數 據并提供所需的測試結果。TDS6000 系 列示波器提供了完善的交鑰匙式解決方 案，用以滿足最為苛刻的技術要求。泰 克還提供了多種軟件選項，用來執行對 新興的行業標準的驗證和一致性測量。

您想要設計自己的自定義解決方案嗎？ OpenChoice 軟件的分析和聯網功能， 為Tektronix 開放式Windows XP 操作 系統的示波器增添了更多靈活的性能：

• 高速的PCI 總線完成采集處理器和微 軟視窗操作系統的通訊。

• ActiveX 控件，用于連接示波器與流行 的Windows 應用程序，而無需退出該 應用程序。

• 即插即用驅動程序，用于直接在示波 器上或在外部PC 上運行的LabVIEW 和 Lab Windows/CVI 程序來控制示波器。

支持應用程序開發環境包括Visual BASIC、.NET、C、C++、MATLAB、 LabVIEW 和LabWindows / CVI。

差分探測（性能>12 GHz）

目前，大多數高速信號都是差分的。 P7313 12.5 GHz 差分探測系統可以使 用諸如焊接式、手持式和夾具式等多 種連接方式用以提供與被測設備的真 正差分連接。TDS6000C 型的典型系 統性能超過12 GHz 帶寬。P7313 能 夠提供業內最低的負載、最高的信號 保真度以及最低的連接成本。通用而 經濟的Tip-Clip? 適配器可以為所需的 任意實際連接提供最佳解決方案。

P7380SMA 差分探測系統提供帶有端 接電壓的每側50Ω 的端接阻抗匹配網 絡。端接電壓可以從外部提供，也可 以使用TDS6000 探頭設置菜單通過 TekConnect? 接口提供，或者不使用。 增益開關提供兩種不同的探測靈敏度設 置，Aux Out 提供信號的翻轉標志以用 于驅動其它設備。用于TDS6000 示波 器的P7380SMA 探測系統，為高速串 行數據鏈路的驗證和一致性測試提供了 理想的解決方案。
